可調系統安裝解決方案

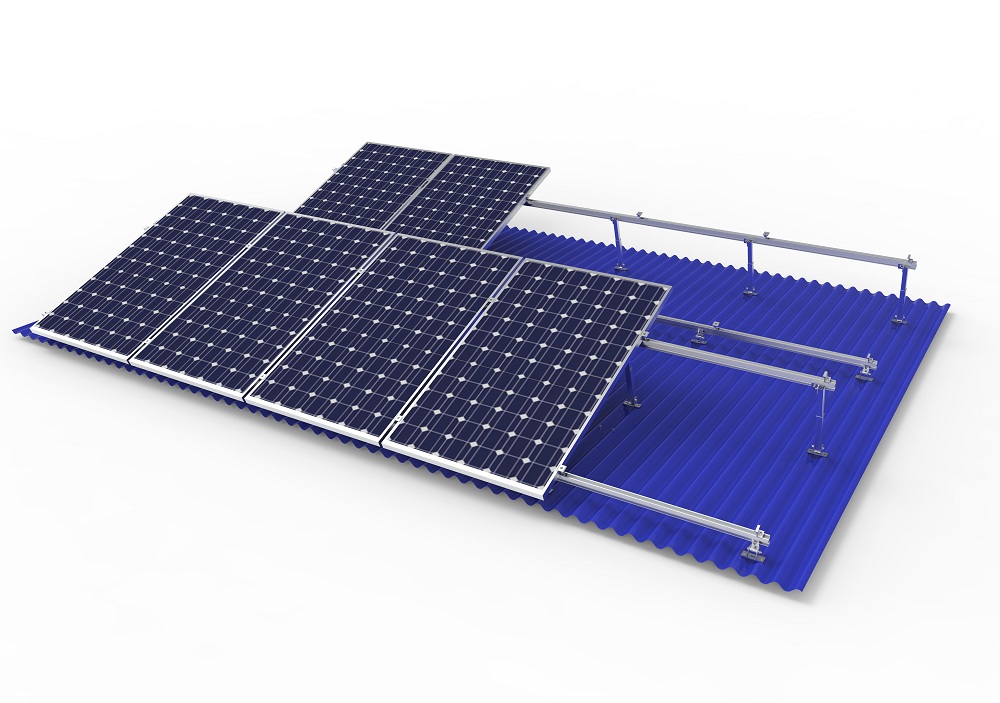

通盛達可調腳支架系統適用于將各種常見的有框太陽能組件,支架以特定角度固定在彩鋼瓦屋頂上。該系統可調角度分為10-15度，15-30度，30-60度。系統采用高強度鋁合金結構件，重量輕，強度好，耐腐蝕性強，外觀美觀。系統安裝時可以進行角度調節，用戶可根據當經緯度，選用最優的安裝角度。
技術參數******抗風承載力：42m/s
******抗雪承載力：1KN/m2
跨距范圍：0.6-2.5m
系統安裝角度偏差：±2°
可調節角度：10-15，15-30，30-60
設計標準：AS/NZS1170 ASCE 7-05 DIN1044等
******抗雪承載力：1KN/m2
跨距范圍：0.6-2.5m
系統安裝角度偏差：±2°
可調節角度：10-15，15-30，30-60
設計標準：AS/NZS1170 ASCE 7-05 DIN1044等
性能參數
產品特點
- 可進行角度調整
支架系統可進行角度調整，當季節改變時，適當?shù)恼{(diào)整系統角度，保證組件有較好的日照量，提高組件的發電效率。 - 安裝便捷
精心設計的支架與組件無需在現場切割與焊接，現場安裝工序少，有效的提高安裝效率。 - 兼容性強
可調節支架系統可以滿足不同規格的光伏組件的安裝需要。同時兼容組件的不同排布方式。 - 安全可靠
支架系統采用的是優質的鋁合金和不銹鋼材質，有效的防止被腐蝕及氧化。產品可循環使用，減少對環境的污染。整體結構充分考慮到承重，抗風，抗雪，抗震等因素，并經過計算和測試，以保證安全可靠。
安裝說明

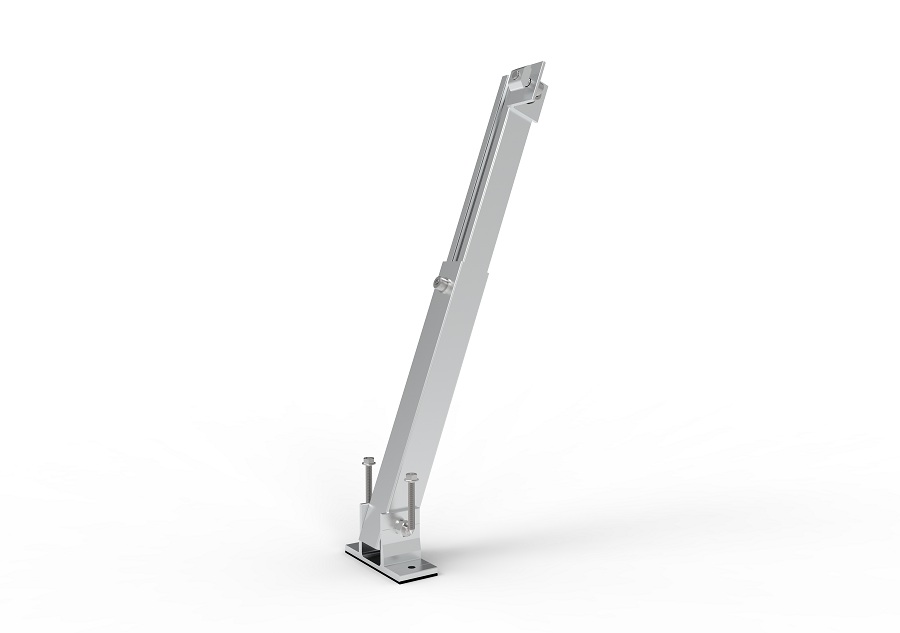

一、安裝前腳和后支撐

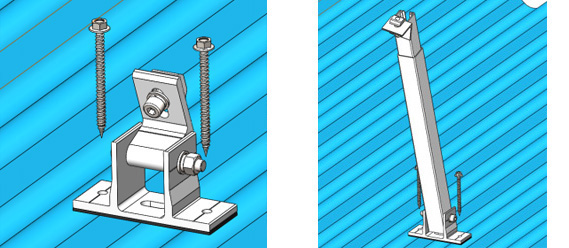

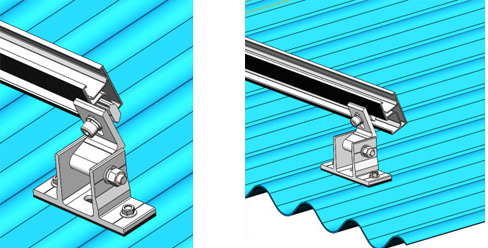

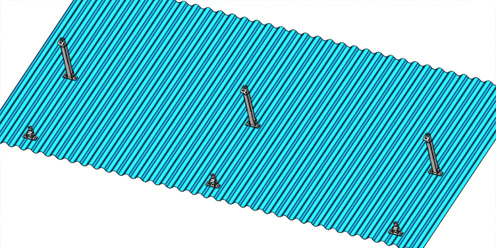

將前腳和后支撐通過木螺釘固定在彩鋼瓦的瓦脊上。如圖1，圖2，圖3

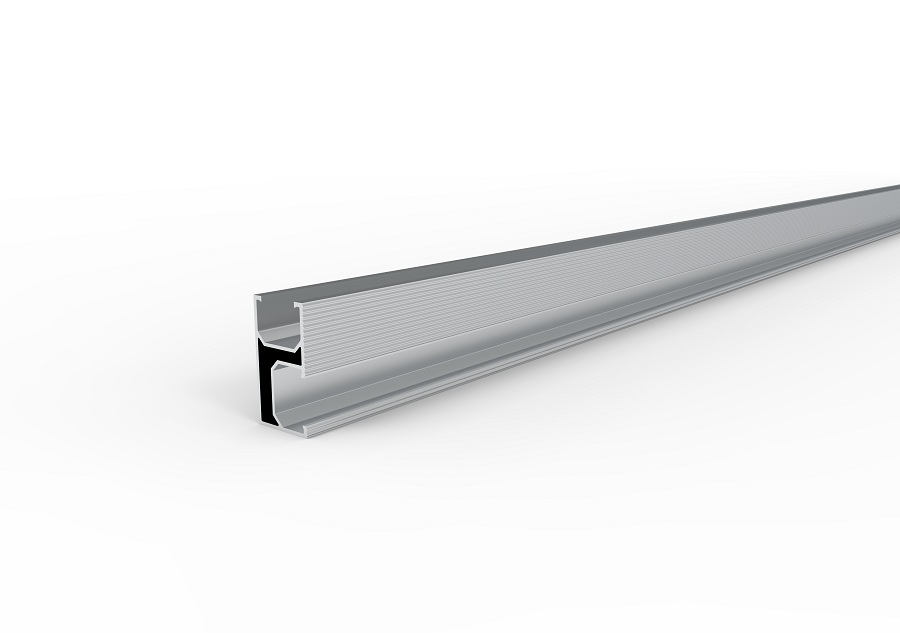

二、安裝軌道

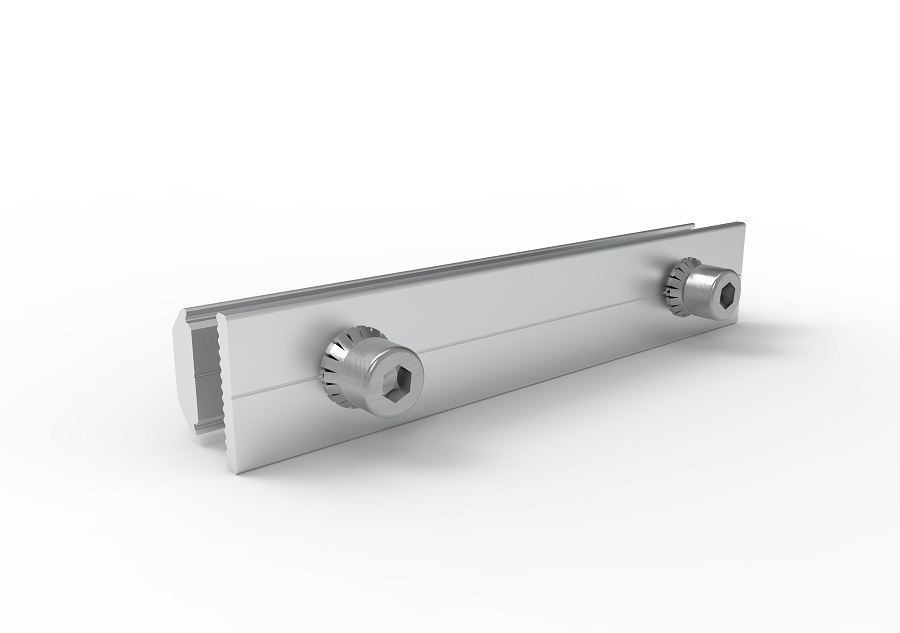

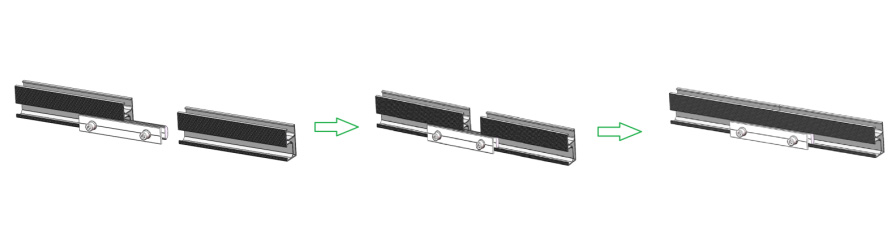

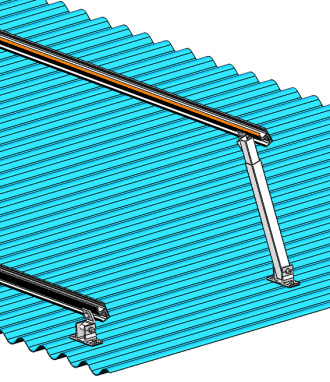

把軌道對著掛鉤上的卡塊，向內滑入，調整好距離并鎖緊螺柱，固定好軌道。如果軌道長度是不夠，則要通過軌道連接件把多根軌道連接在一起。如圖4，圖5，圖6，圖7
三、安裝組件

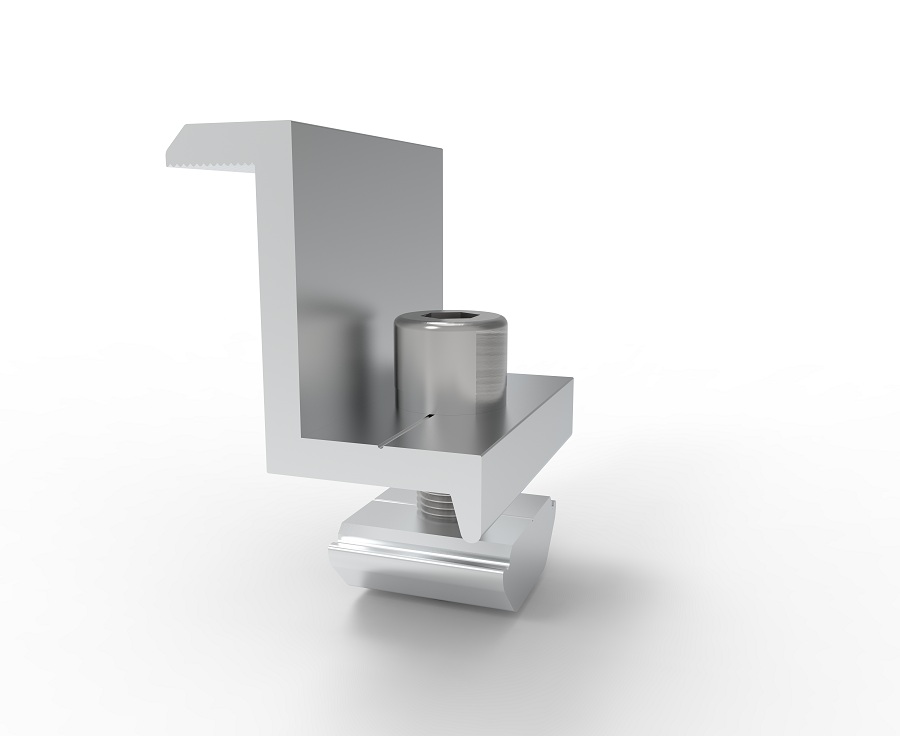

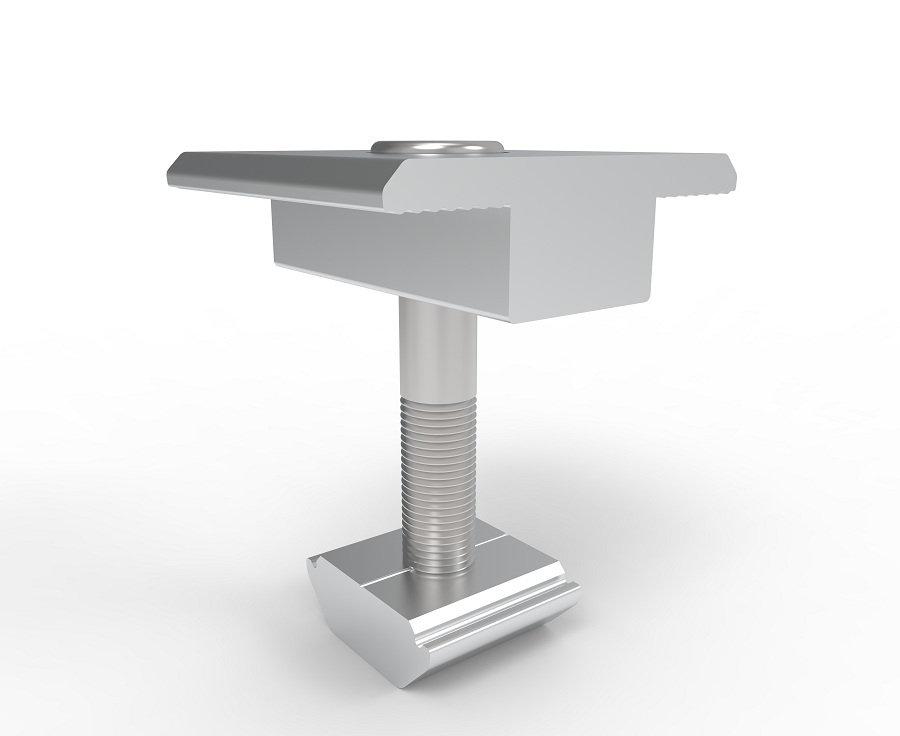

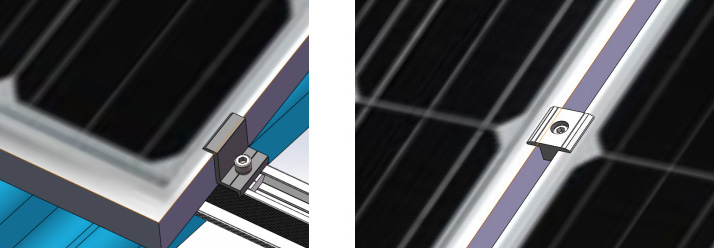

用側壓和中壓將組件固定在軌道。如圖8，圖9

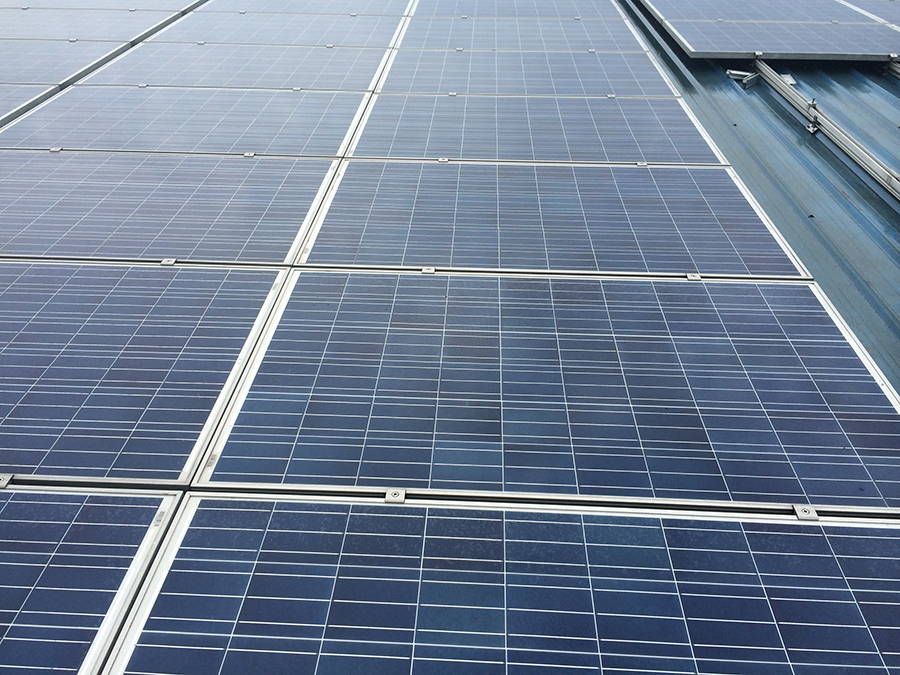

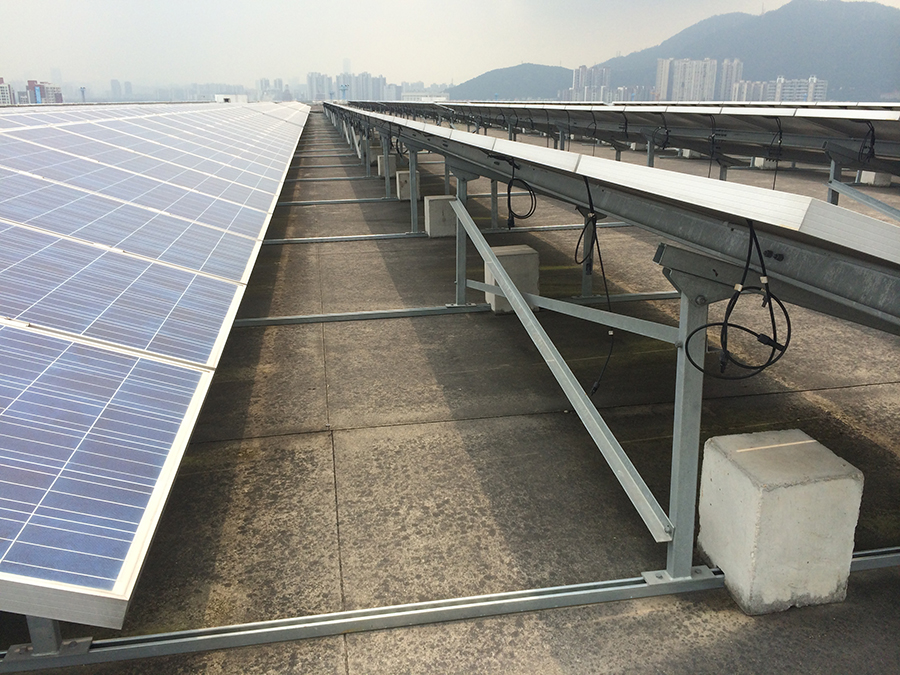

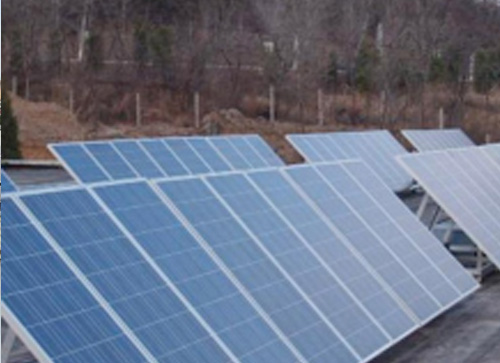

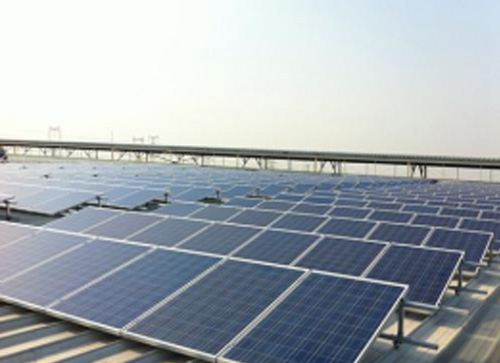

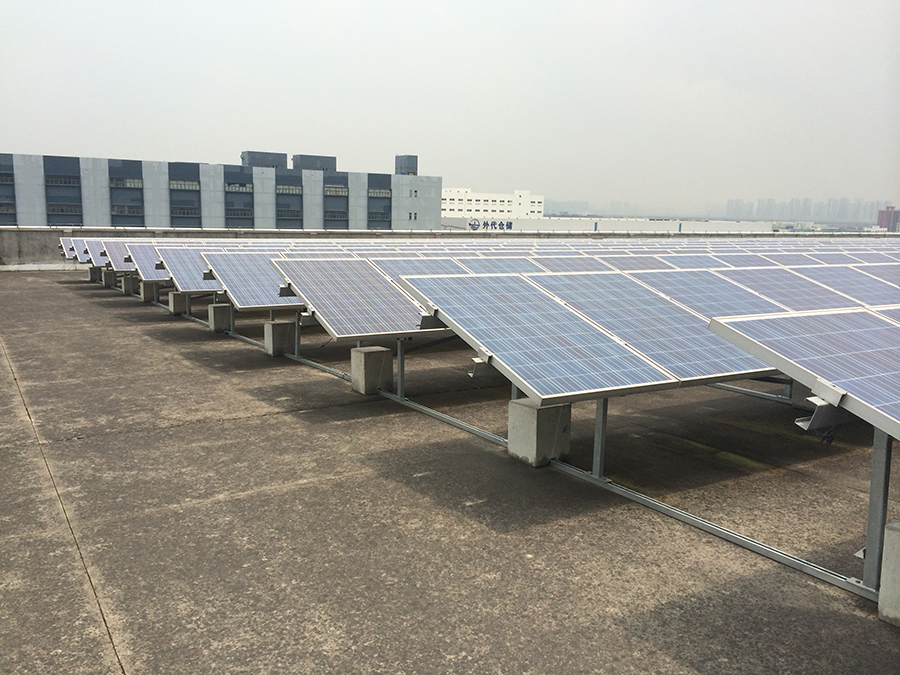

案例展示
