您當前位置: 首頁 > 產品中心 > 太陽能屋頂系統

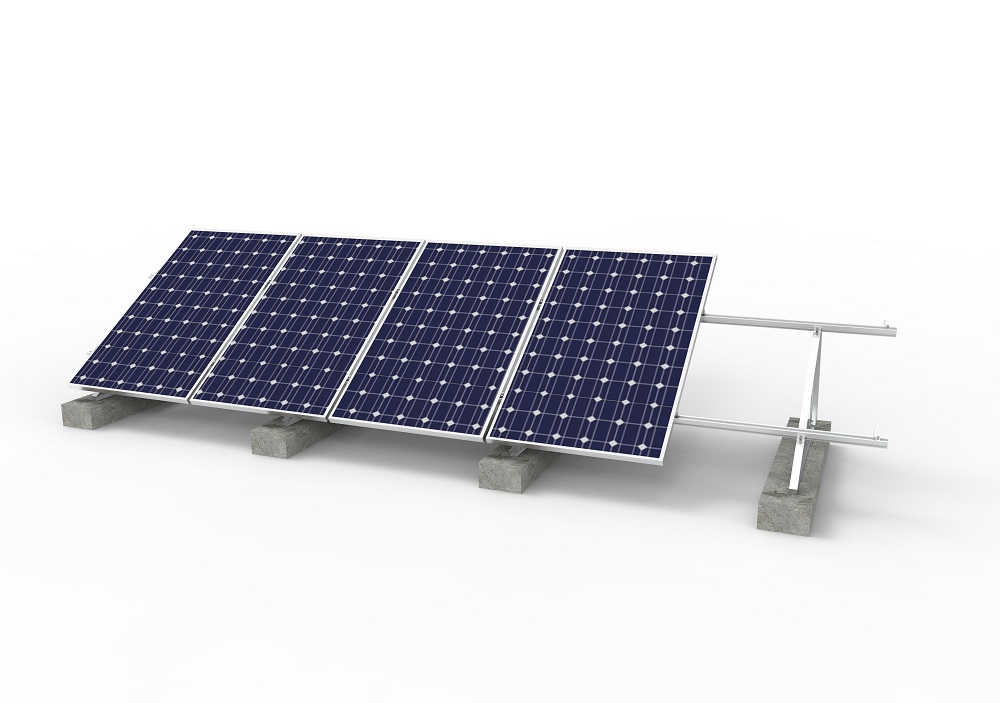

混凝土屋面三角形安裝系統
通盛達三角架系統適用于水泥屋面,主體材料采用鋁合金。它的特點是重量輕,結構堅固,材料可回收。通盛達鋁型材地面支架出廠時已預裝,安裝時直接展開支架系統就可以安裝軌道組件等,現場安裝工序少,有效的提高安裝效率。
技術參數
******抗風承載力:42m/s
******抗雪承載力:1KN/m2
跨距范圍:0.6-2.5m
系統安裝角度偏差:±2°
可調節角度:10-15,15-30,30-60
設計標準:AS/NZS1170  ASCE 7-05  DIN1044等
性能參數
安裝場地:水泥平屋頂
主體材質:AL6005-T5
緊固件材質:SUS304
適用組件:有框
適用排布方式:縱排
質保年限:10年

產品特點

  • 安裝便捷
    精心設計的支架與組件無需在現場切割與焊接,現場安裝工序少,有效的提高安裝效率。
  • 兼容性強
    可調節支架系統可以滿足不同規格的光伏組件的安裝需要。同時兼容組件的不同排布方式。
  • 安全可靠
    支架系統采用的是優質的鋁合金和不銹鋼材質,有效的防止被腐蝕及氧化。產品可循環使用,減少對環境的污染。整體結構充分考慮到承重,抗風,抗雪,抗震等因素,并經過計算和測試,以保證安全可靠。

安裝說明

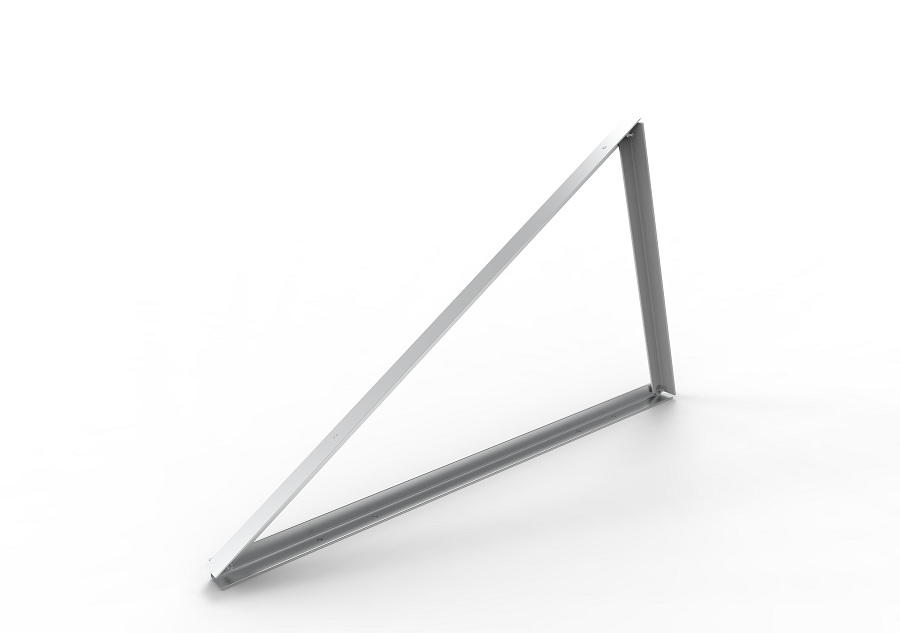

一、安裝三角架

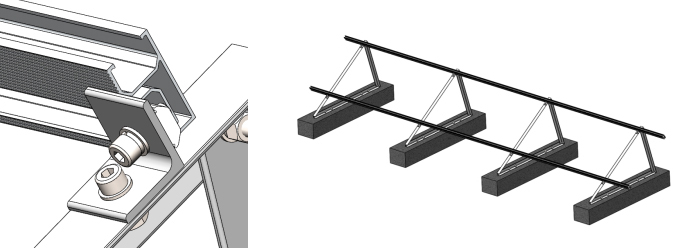

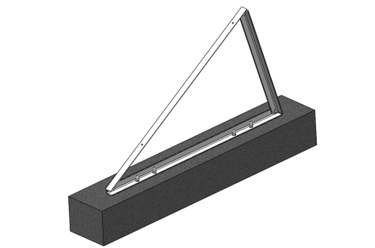

將三角架安裝在預埋好螺栓的水泥基礎上,鎖緊螺栓三角架上的所有螺栓。如圖1(左圖);將軌道托板安裝在三角架上,托板上的的螺栓暫時預鎖緊,圖2(右圖)。





二、安裝軌道

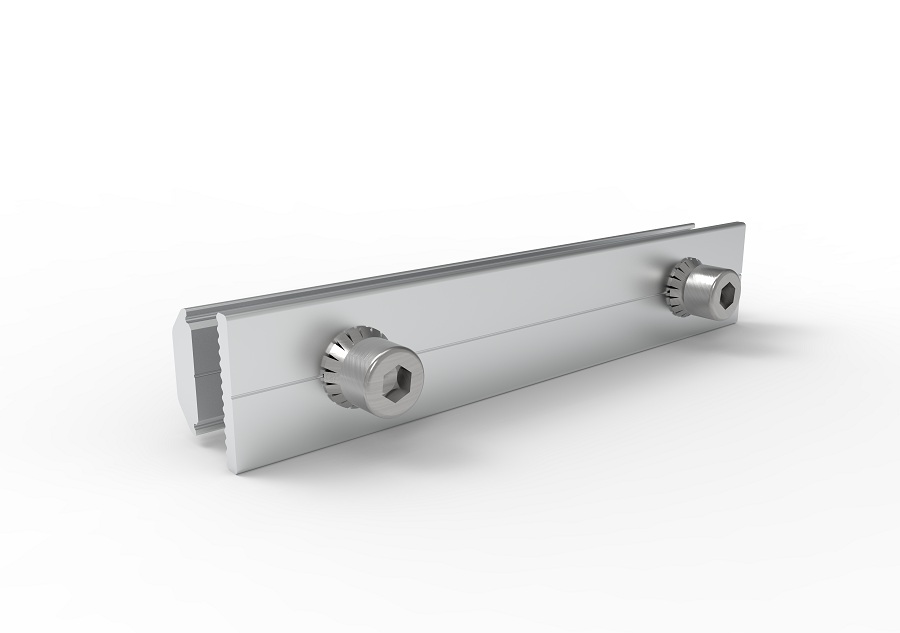

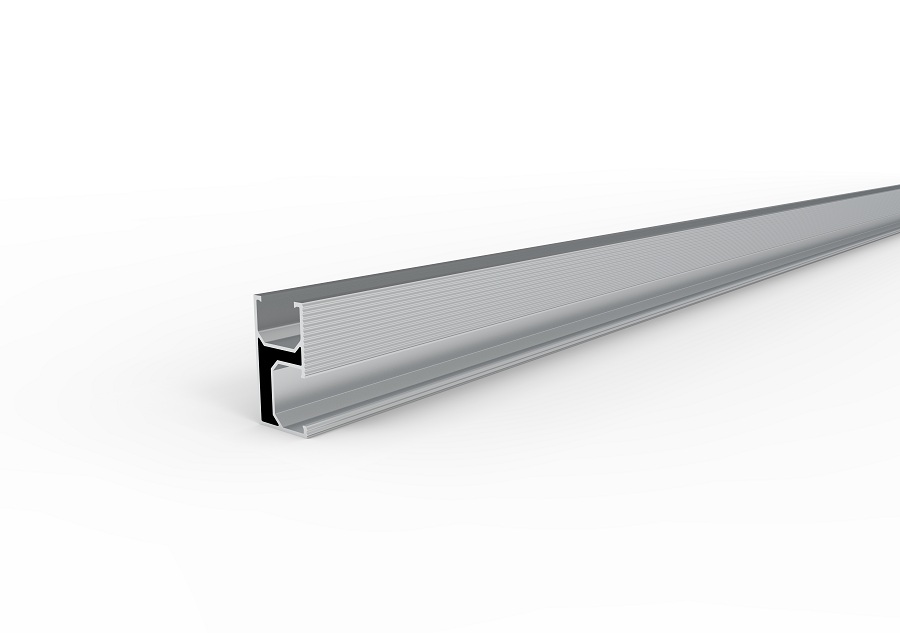

將軌道對準托板上的卡塊,沿著卡塊將軌道向內滑入。調整好距尺寸后將鎖緊軌道,并鎖緊固定托板的螺栓。如圖4,圖5




三、安裝組件

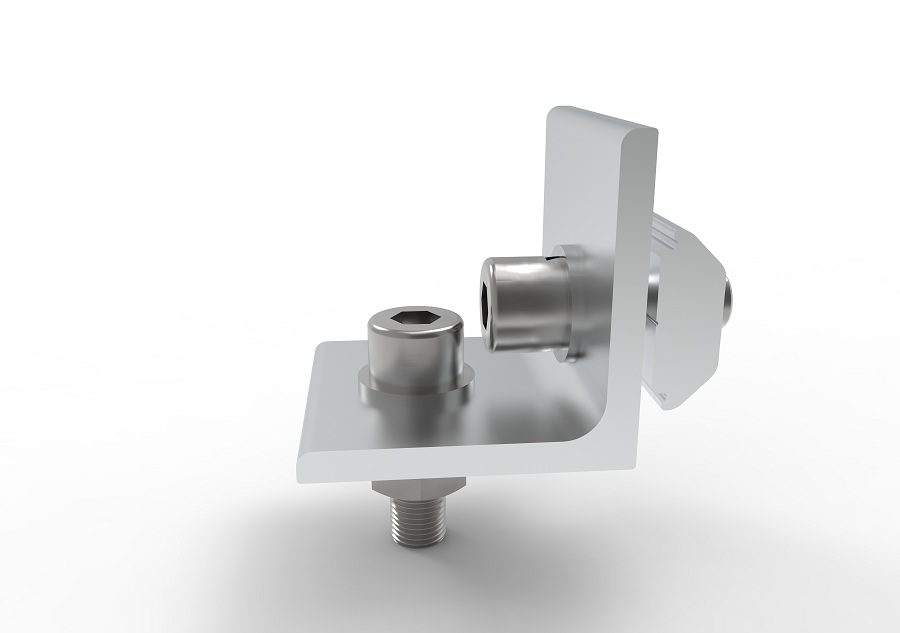

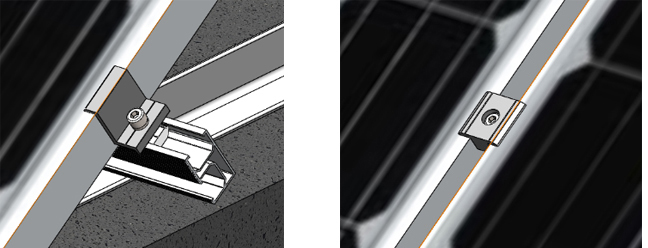

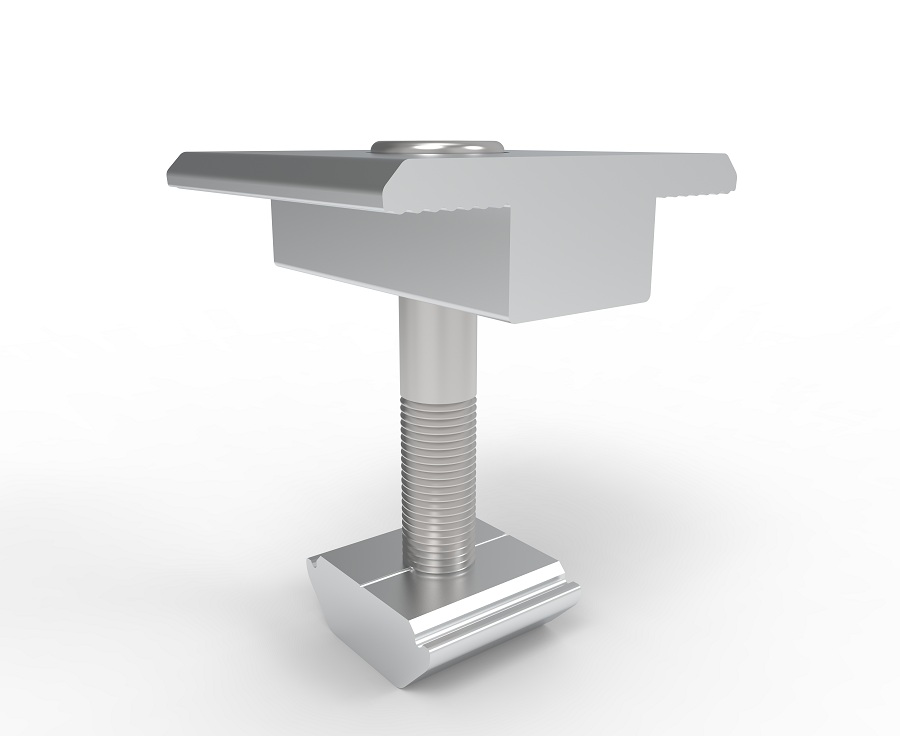

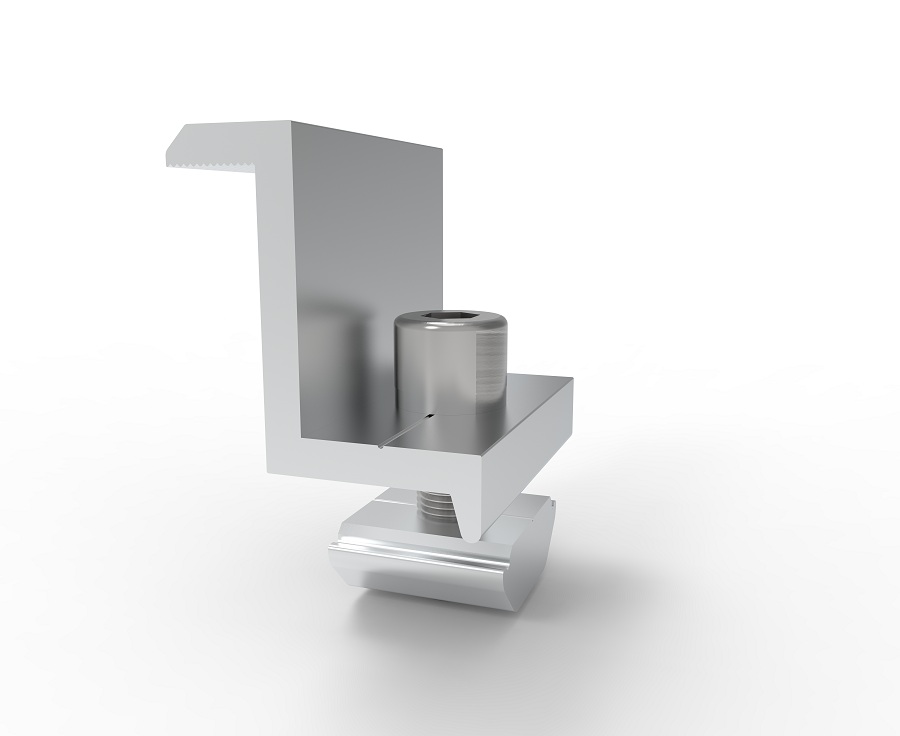

將組件平鋪在軌道上,調好尺寸,用側壓塊和中壓塊將組件固定。如圖6,圖7

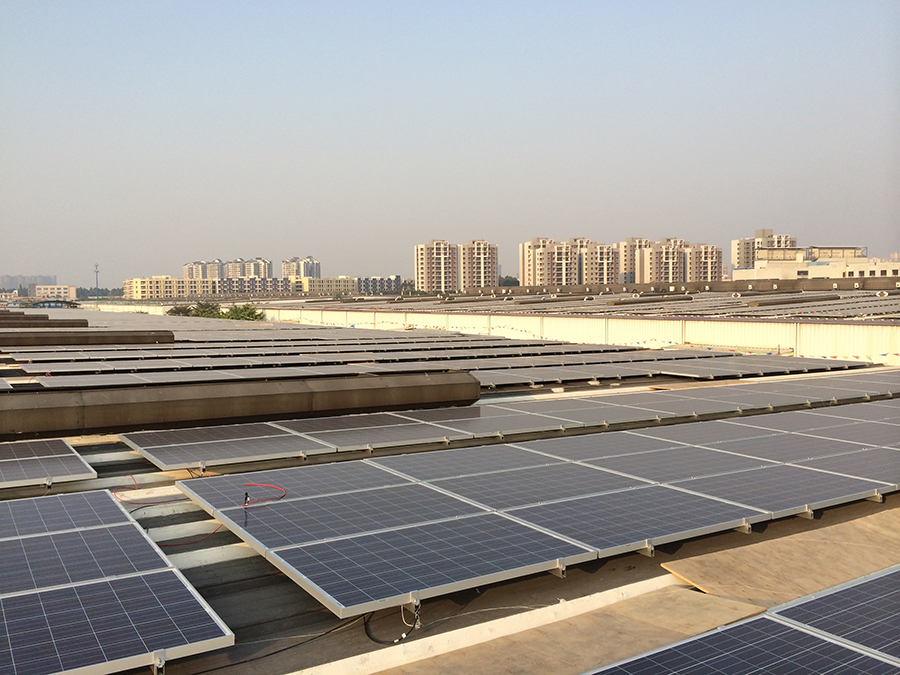

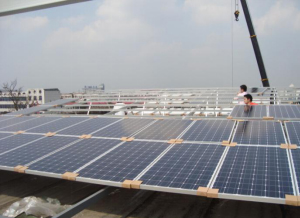

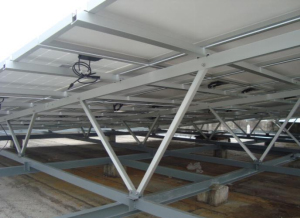

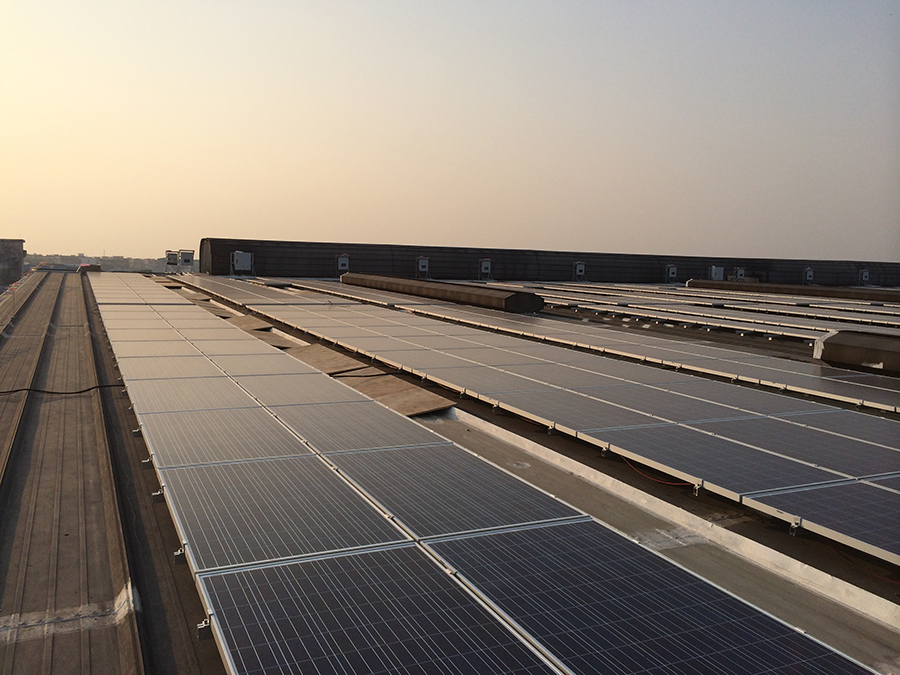

案例展示
