彩鋼瓦屋頂夾具安裝解決方案

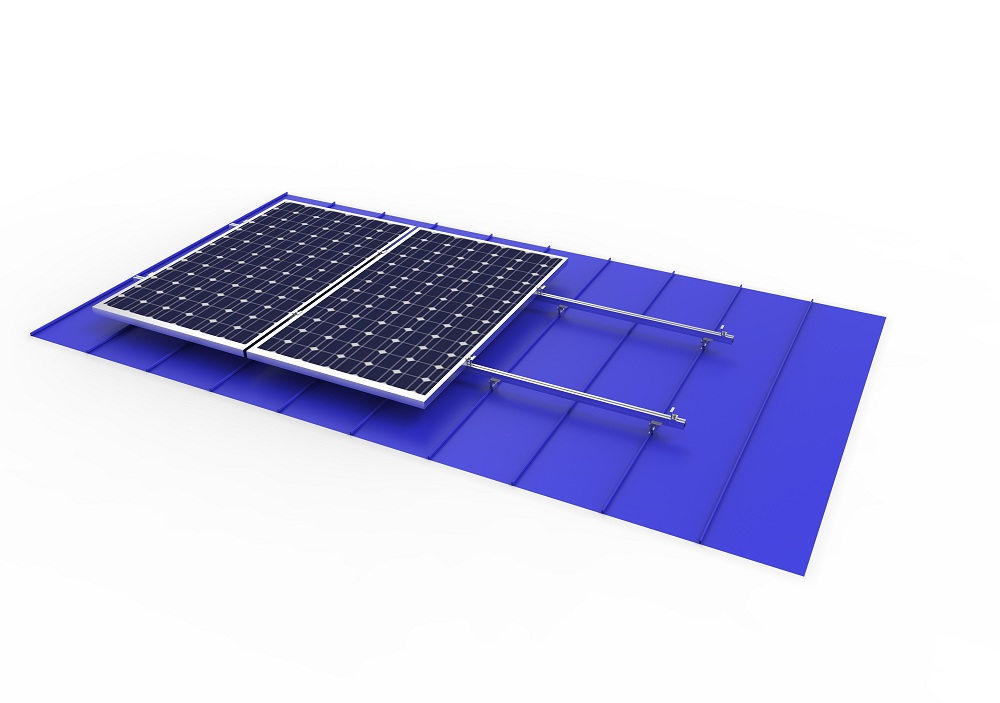

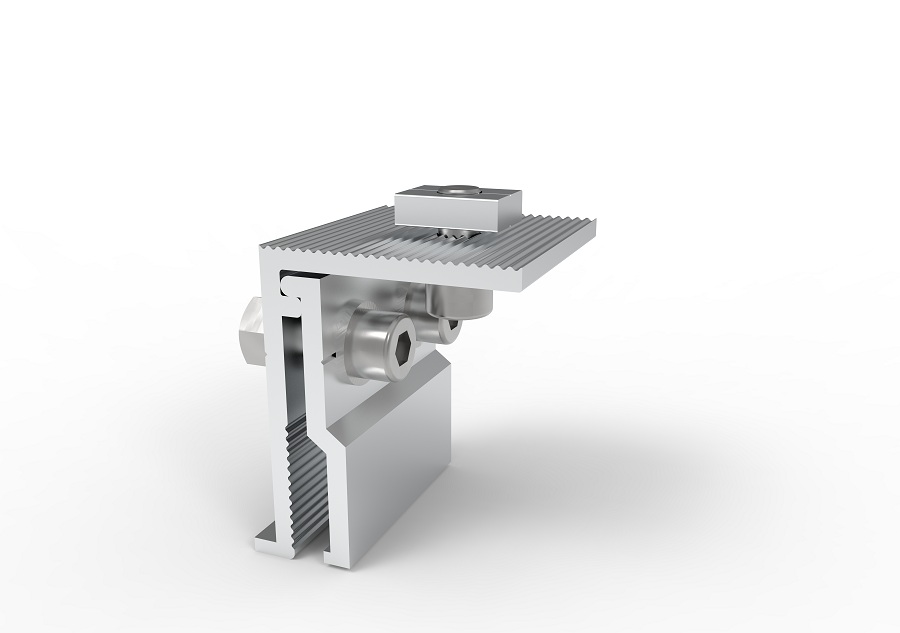

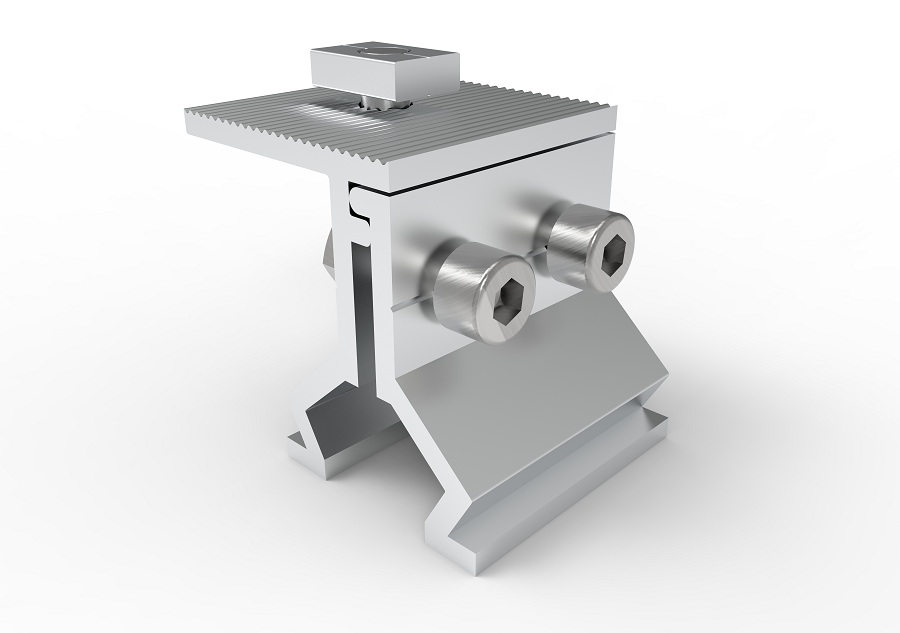

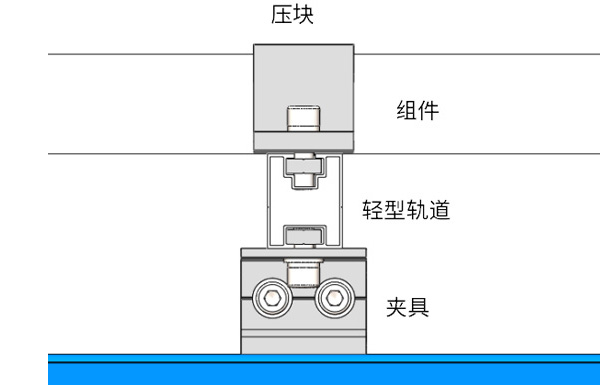

彩鋼瓦種類繁多，根據彩鋼瓦的形狀，一般可分為直立鎖邊式，角馳式，梯形式。渤盛根據不同的彩鋼瓦屋頂結構設計了多種類型的彩鋼瓦夾具。其中直立鎖邊式夾具跟角馳式夾具是直接夾在彩鋼瓦上，不對彩鋼瓦進行穿透破壞，無須擔憂屋面漏水滲水問題。這種夾具支架系統適用于廠房或倉庫等大面積的直立鎖邊式彩鋼瓦和角馳式彩鋼瓦屋頂，夾具上接鋁合金軌道用于支撐太陽能組件，用中側壓塊將組件固定在軌道上，結構簡易，堅固耐用。
技術參數******抗風承載力：44m/s
******抗雪承載力：0.8KN/m2
跨距范圍：0.1-1.8m
壓塊標準長度：40mm
設計標準：AS/NZS1170 ASCE 7-05 DIN1044等
******抗雪承載力：0.8KN/m2
跨距范圍：0.1-1.8m
壓塊標準長度：40mm
設計標準：AS/NZS1170 ASCE 7-05 DIN1044等
性能參數安裝場地：彩鋼瓦屋頂
主體材質：AL6005-T5
緊固件材質：SUS304
適用組件：有框或無框
適用排布方式：縱排或者橫排
質保年限：10年
主體材質：AL6005-T5
緊固件材質：SUS304
適用組件：有框或無框
適用排布方式：縱排或者橫排
質保年限：10年
產品特點
- 安裝便捷
通盛達自主開發設計的夾具，只需用簡單的工具就可輕松安裝。安裝僅需加緊瓦脊和鎖緊螺栓，兩個動作。大大降低安裝難度，縮短了工時。 - 專用性強
夾具適用于特定的瓦脊。 專業的結構設計，使支座與瓦脊配合完美無缺。不會對瓦脊造成任何損壞，******程度保持瓦脊原樣。無需穿孔或改造瓦脊，避免了滲漏現象出現。并保證了瓦脊的排雨功效，完美的與瓦脊合為一體。 - 兼容性強
夾具可以滿足不同規格的光伏組件的安裝需要。可以與其它設備組成完整的支架系統，是一個穩定的多功能的連接平臺。 - 精確度高
夾具的長度精確至毫米。施工過程中，不因長度過長或過短進行第二次切割 - 安全可靠
夾具采用的是優質的鋁合金和不銹鋼材質，有效的防止被腐蝕及氧化。產品可循環使用，減少對環境的污染。整體結構充分考慮到承重，抗風，抗雪，抗震等因素，并經過計算和測試，以保證安全可靠。
安裝說明
一、安裝夾具

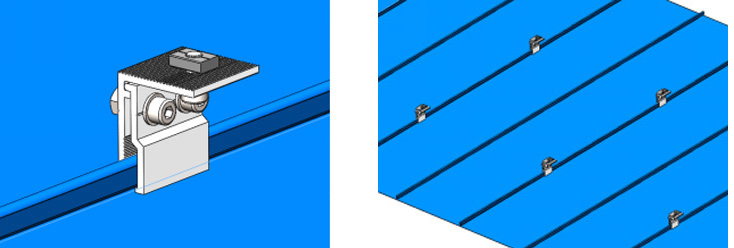

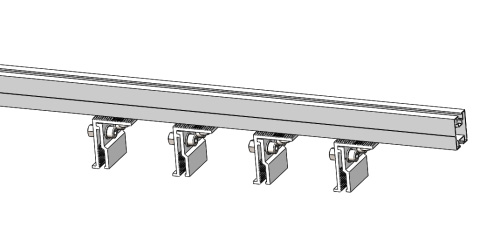

先把夾具預安裝到彩鋼瓦的瓦脊上。注意：暫時別鎖緊夾具上的螺栓，否則的話沒辦法通過滑動夾具來凋節夾具的位置。如圖1，圖2所示
二、安裝輕型軌道

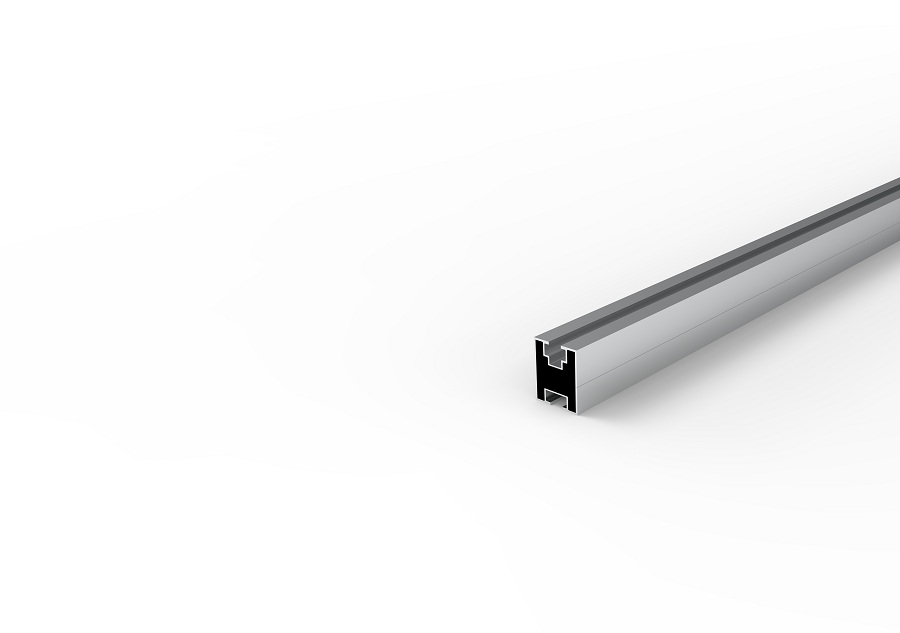

把輕型軌道從夾具上端滑入，并根據設計方案，把輕型軌道滑進單元內的所有夾具。并鎖緊夾具，最后鎖緊輕型軌道跟夾具連接的鋁滑塊。如圖3，圖4
注意：

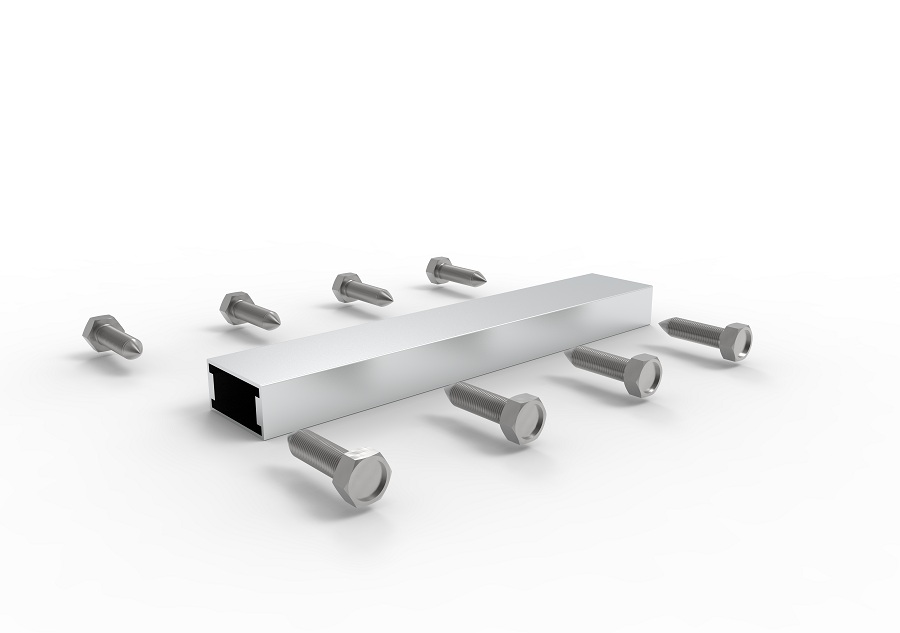

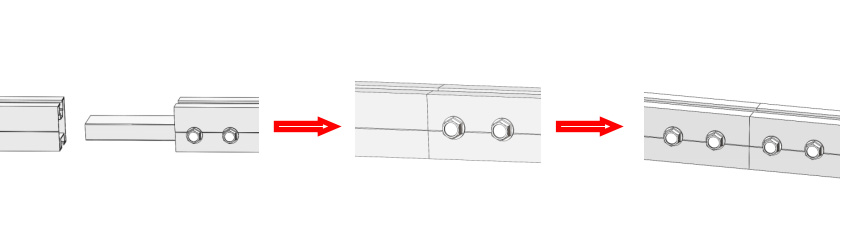

1、如果輕型軌道無法滑入夾具內的鋁滑塊，則移動一下夾具，使單元內的夾具保持在同一直線上。 2.如果輕型軌道的長度不夠，請根據方案使用輕型軌道連接件把多根輕型軌道連接在一起。如圖5

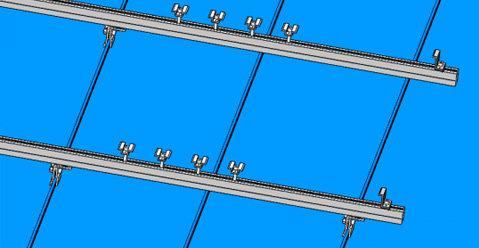

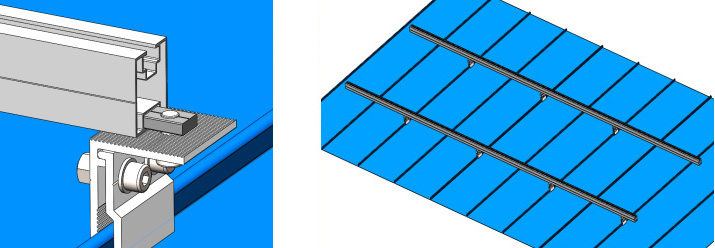

2、根據實際的屋面情況，夾具和輕型軌道的安裝也可能采用另一種安裝方式。方法如下 1.將夾具直接滑進輕型軌道內。如圖6(左圖)；2.根據方案和瓦脊的距離，調整夾具的位置，并安裝在彩鋼瓦上，并鎖緊夾具上的螺栓。如圖7（右圖）。
三、安裝組件

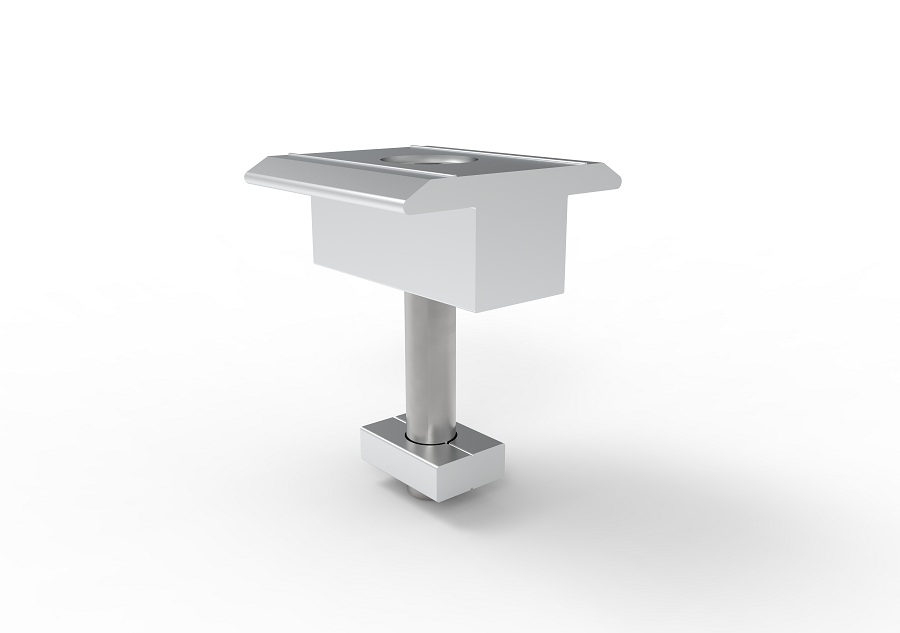

安裝組件之前，應該把單元內的中壓和側壓滑入到輕型軌道內。如圖8。

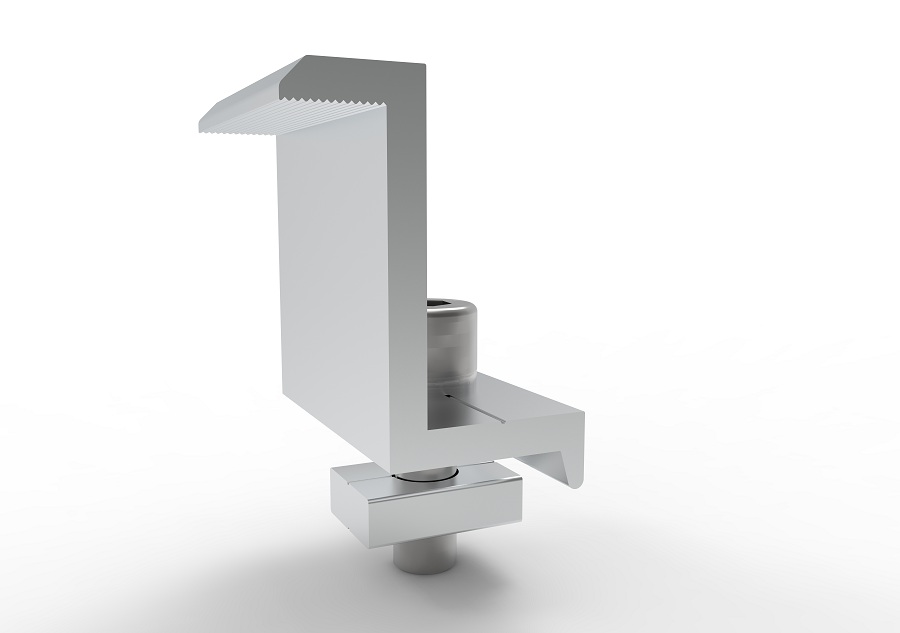

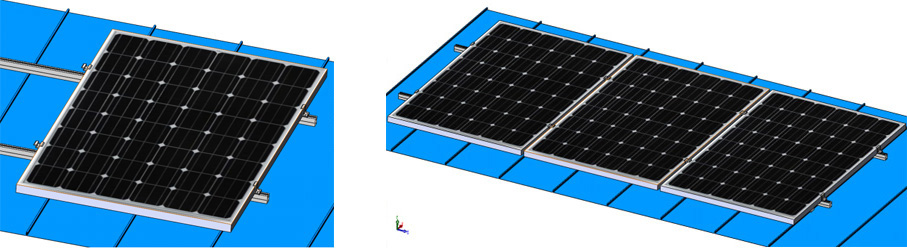

調整中壓塊的位置并放置組件，鎖緊中壓側壓。如圖9，圖10。

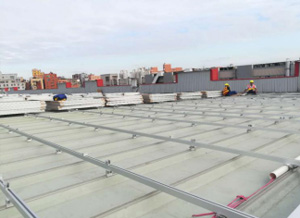

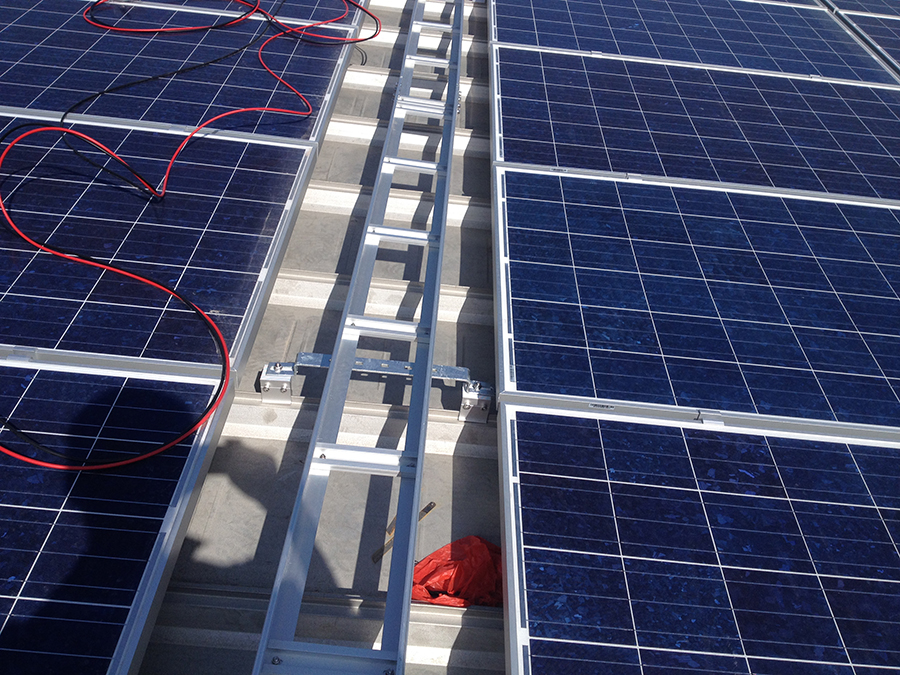

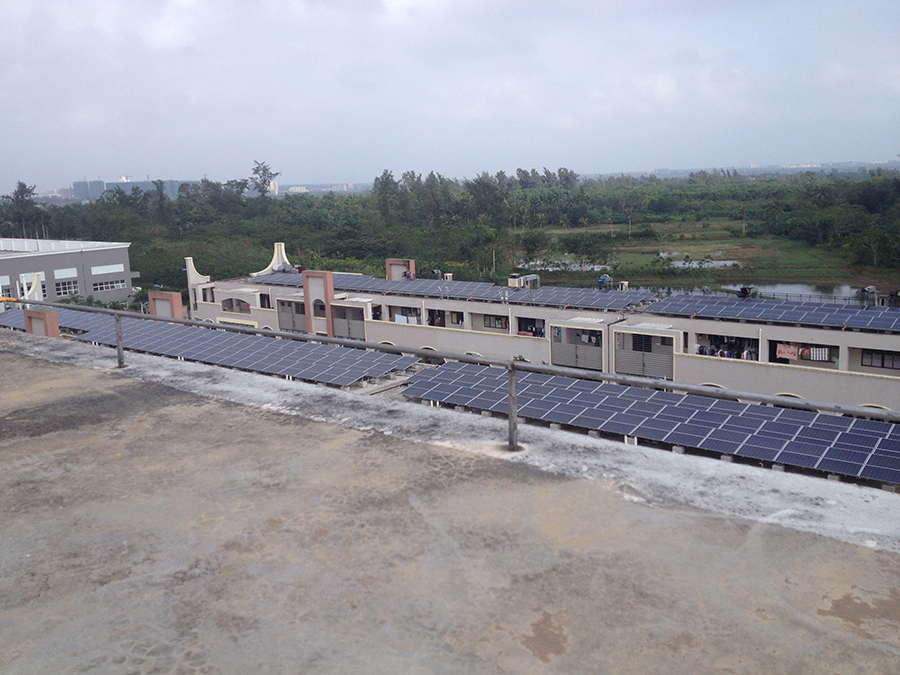

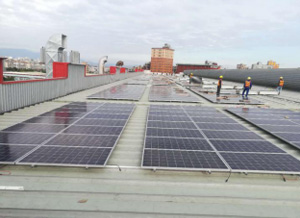

案例展示
